反射镜介绍

2021-10-15

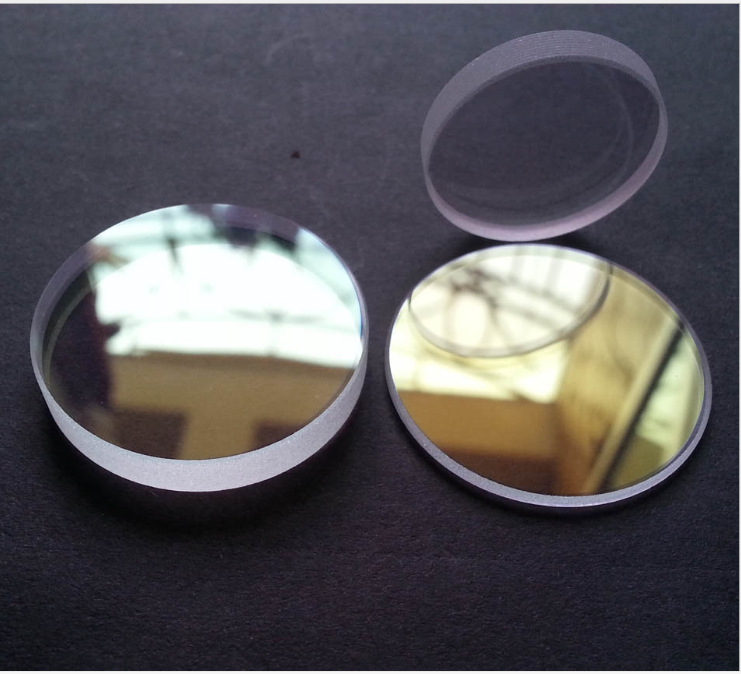

反射镜的定义

反射镜是一种利用反射定律工作的光学元件。反射镜按形状可分为平面反射镜、球面反射镜和非球面反射镜三种。按反射程度,可分成全反反射镜和半透半反反射镜(又名分束镜)。



作用

在激光管内,反射镜可作为尾镜,该镜片基底带有一定的曲率,起到震荡激光的作用;在某些激光设计中,激光反射镜能起到在激光管内改变光线的作用,起到减少激光管长度的作用;在激光管外,反射镜和聚焦镜配合,构成一个完整的光路,使得激光机器的设计更加节省空间,并尽可能减少激光损耗,最大程度保留激光工作功率。



常见的基材

硅---是最常用的反射镜基材,它具有成本低、耐用性强、热学性质稳定的优点。

铜---由于具有高导热性,通常被用在大功率应用中。

钼---的表面强度极高,是适用于各种苛刻物理环境的理想材料。提供的钼通常无镀膜。



反射镜常用的镀膜材料与镀膜技术

过去制造反射镜时,常常在玻璃上镀银,它的制作标准工艺是:在高度抛光的衬底上真空蒸铝后,再镀上一氧化硅或氟化镁,特殊应用中,由于金属引起损失可由多层介质膜代替。因反射定律与光的频率无关,此种元件工作频带很宽,可达可见光频谱的紫外区和红外区,所以它的应用范围愈来愈广。

在光学玻璃的背面,通过真空镀膜镀一层金属银(或铝)薄膜,使入射光反射的光学元件。采用高反射比的反射镜可使激光器的输出功率成倍提高;且是第一反射面反射,反射图像不失真,无重影,为前表面反射作用。如采用普通反射镜为第二反射面,不仅反射率低,对波长无选择性,而且易产生重影。而采用镀膜膜面反射镜,得到的图象不仅亮度高,而且精确无偏差,画质更清晰,色彩更逼真。前表面反射镜广泛为光学高保真扫描反射成像之作用。



爱特斯相关膜料

爱特斯光学从1986年开始生产硫化锌、氟化镁、一氧化硅等光学镀膜材料,到目前已有30多年的生产经验,品类齐全,产量大,可用于制备反射镜。
